- ① USB 3.0 コネクタ x 2
- ② USB 2.0 コネクタ x 2
- ③ リセットボタン
- ④ 電源ボタン

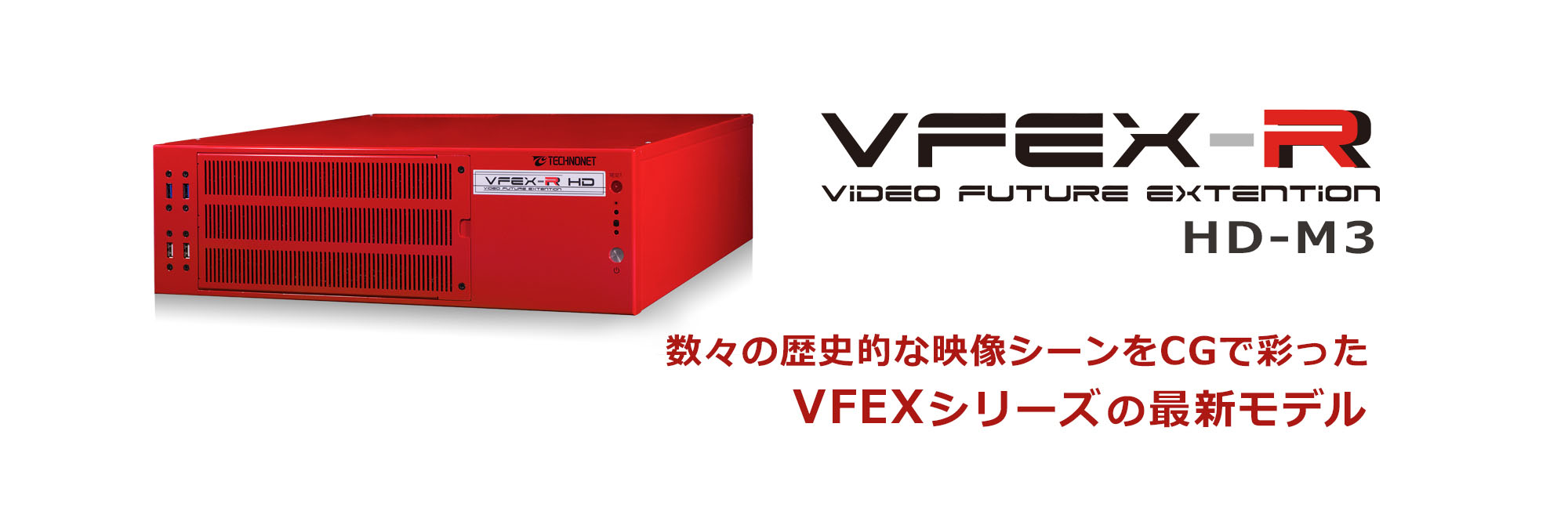

VFEX-R <HD-M3>
最新のテクノロジーにより、さまざまなソリューションを提供する 3DCG オンエア ワークステーションです。
これまでのオンエア アプリケーションを64bit化するだけで、操作性はそのままに 最新のCPUと3Dグラフィックカードによる 圧倒的な表現力でスポーツ中継に彩りを添えます。
スポーツコーダ® はもちろん、報道・バラエティーなど お客様の用途に合わせたアプリケーションと共に多彩なCG演出を実現します。
Windows10 LTSB 搭載
機能アップグレードを適用しない固定化モデルのWindows10 LTSBを採用。
ハードウェア・アプリケーションの安定した運用が可能です。
高性能CPU採用
CPU にはIntel® Xeon® スケーラブル・プロセッサーシリーズを採用しています。
大容量SSD搭載
アクセス速度・信頼性を考慮し、500GBの産業用SSD２台（１台は動画用）を搭載しています。
出力信号
出力信号は、Video２系統、Key２系統になります。
入力信号（オプション）
入力信号は、Video１系統になります。
動画再生
２ストリームの Key 付き動画再生に対応しています。

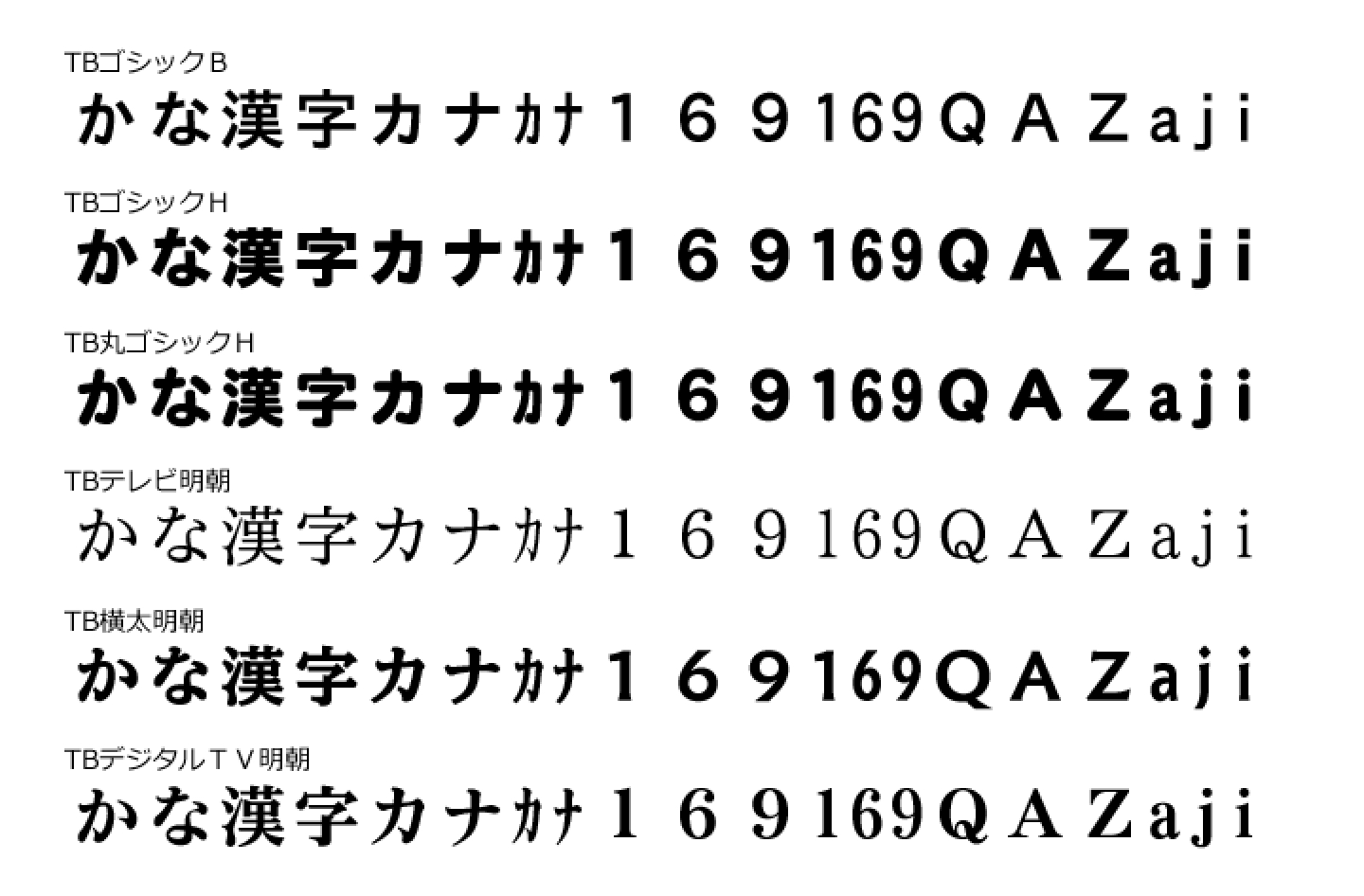

フォント搭載
放送用ライセンスを クリアした６書体のフォントを バンドルしています。
インターフェース

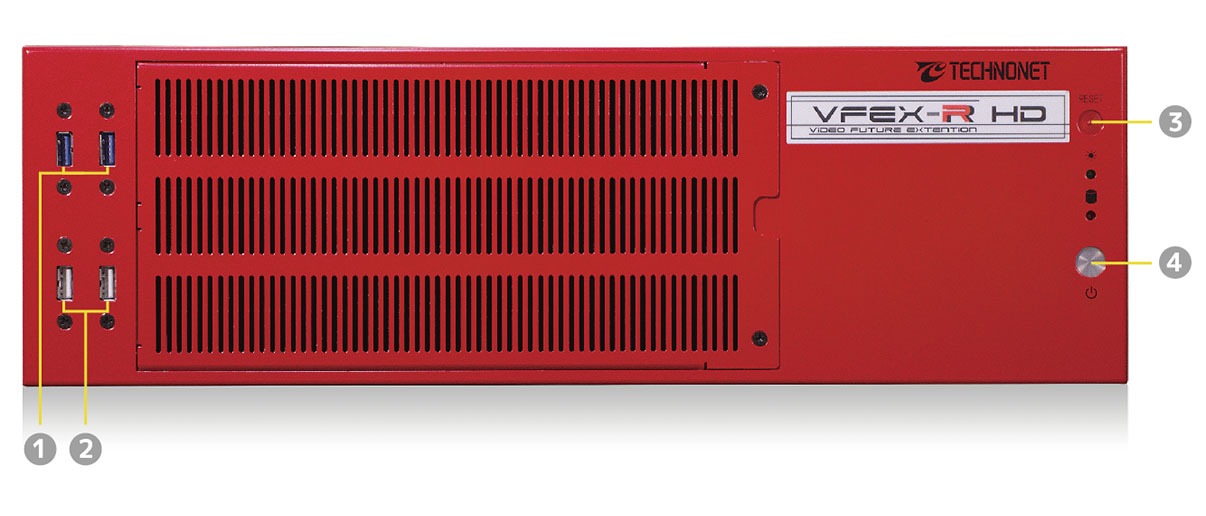

前面

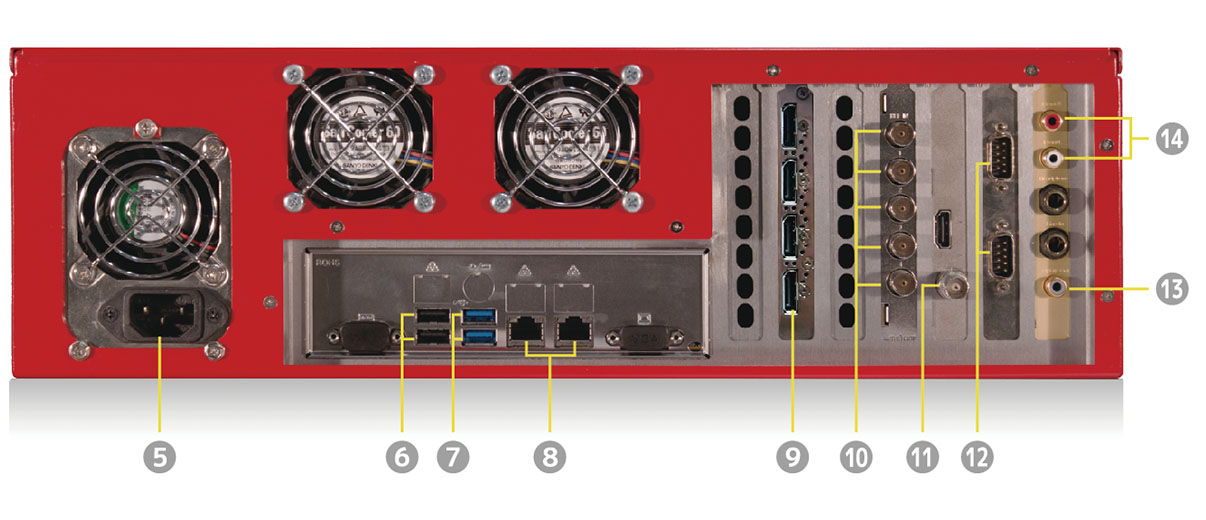

背面
- ⑤ 電源 コネクタ
- ⑥ USB 2.0 コネクタ x 2
- ⑦ USB 3.0 コネクタ x 2
- ⑧ LAN コネクタ
- ⑨ DisplayPort x 4
- ⑩ HD-SDI 出力 / リファレンス入力
- ⑪ HD-SDI 入力（オプション）
- ⑫ シリアルポートコネクタ x 2
- ⑬ S/PDIF コネクタ
- ⑭ RCA コネクタ入出力（アナログ音声）
ハードウェア仕様
※ 2021年 3月 現在
PC
| OS | Windows10 LTSB 64bit |
|---|---|
| CPU | Xeon® Gold 5122（4コア / 3.6GHz） |
| Memory | DDR4 16GB |
| SSD | 500GB x 2 *1 |
| LAN | 1000Base-T x 2 |
| USB |
USB 3.0（前面 x 2 / 背面 x 2） USB 2.0（前面 x 2 / 背面 x 2） |
*1 2つのSSDのうち1つは動画再生用です
入出力信号
| 出力信号 | HD-SDI | Video | BNC２系統 |
|---|---|---|---|
| Key | BNC２系統 | ||
| 出力フォーマット | 1080i 59.94Hz | ||
| リファレンス信号 | ３値Sync / BB | BNC１系統 | |
その他
| 外形寸法 | 130（H）× 430（W）× 480（D）mm |
|---|---|
| 重 量 | 10kg |
| 付属品 | キーボード、マウス、DVDドライブ、電源ケーブル、 DisplayPort-DVI変換コネクタ |
| 消費電力 | 400W（最大） |
| 輸送ケース | 210（H）× 560（W）× 640（D）mm 10kg |
オプション
| 映像入力信号 | HD-SDI | Video BNC１系統 |
|---|---|---|
| 入力フォーマット | 1080i 59.94Hz |
製品保守
製品の保証
製品の保証期間は、お買い上げより1年間です。
正常な使用状態において製造上の問題で故障が発生した場合には、無償で修理いたします。
製造中止製品の保守
製品は予告なく製造中止、改良、販売中止を行うことがございます。
製造中止、販売中止をした製品につきましては、中止後5年間を目安に有償で保守、 修理に対応させていただきます。
但し、不測の事態により保守部品の入手ができなくなった場合、修理が行えないこともございますので、 あらかじめご了承ください。
