- ① USB 2.0 コネクタ x 2
- ② 電源スイッチ

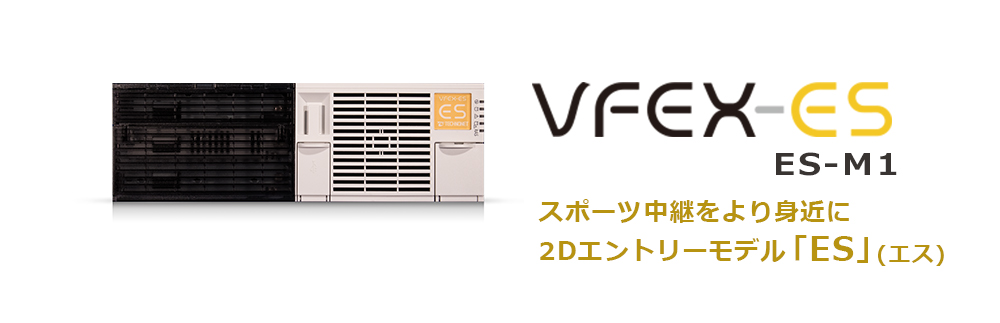

VFEX-ES <ES-M1>
VFEX-ES は、より｢Easy｣に ｢Sports｣の楽しみを伝えるため、 そしてスポーツコーダ®をより身近に感じて頂けるよう､ 限界まで コストパフォーマンスを追求した VFEX シリーズの エントリーモデルです。
入力/出力信号
入力：HD-SDI Video(BNC)１系統
出力：HD-SDI Video(BNC)２系統＋Key(BNC)１系統
フォント搭載
放送用ライセンスを クリアした２書体のフォントを バンドルしています。
インターフェース

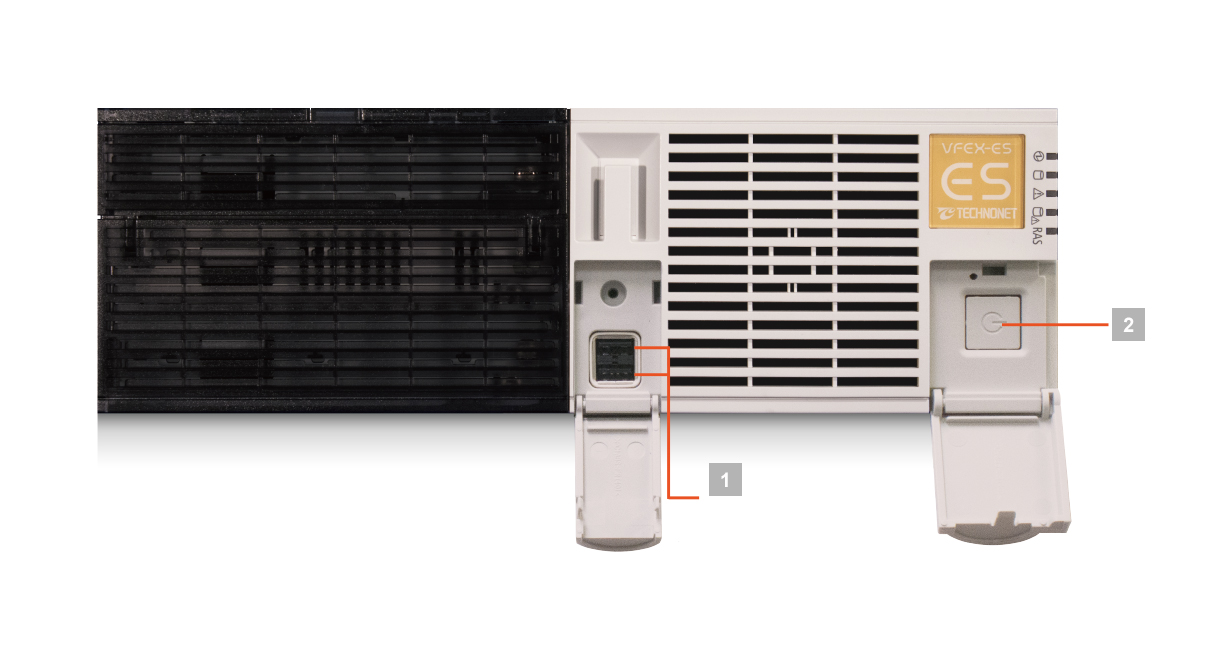

前面

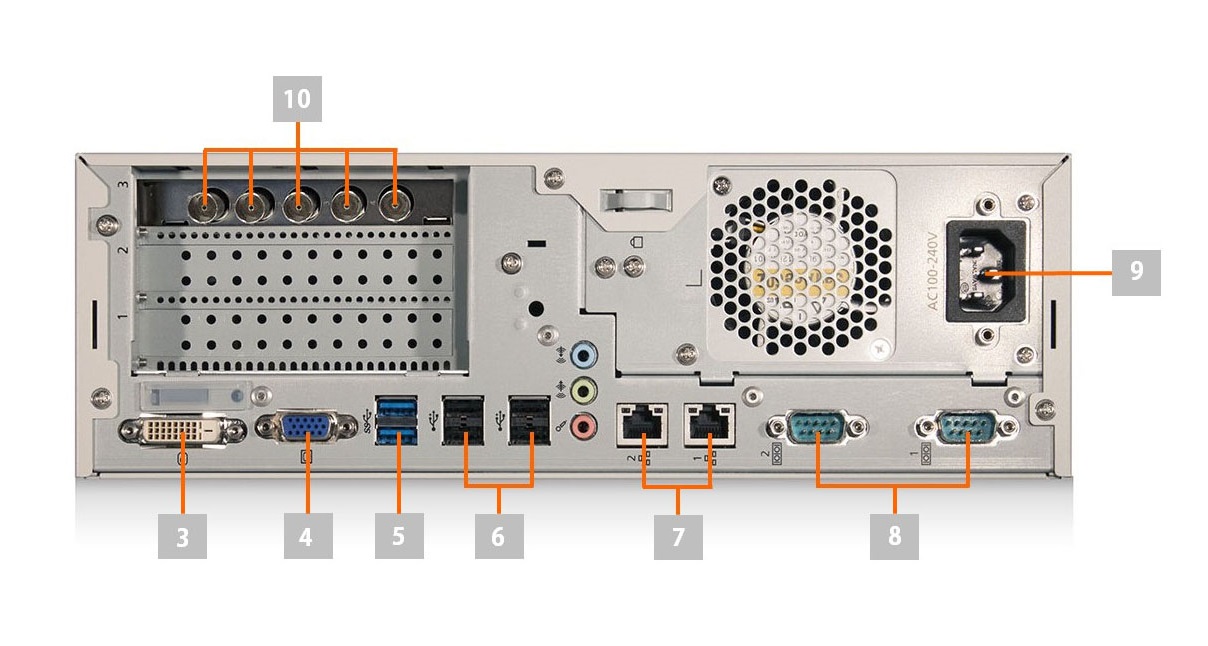

背面
- ③ DVI コネクタ
- ④ VGA コネクタ
- ⑤ USB 3.0 コネクタ x 2
- ⑥ USB 2.0 コネクタ x 4
- ⑦ LAN コネクタ
- ⑧ シリアルポートコネクタ x 2
- ⑨ 電源コネクタ
-
⑩ HD SDI 出力 x 3 入力 x 1
リファレンス信号 x 1
標準仕様
※ 2018年11月現在の仕様です。
PC
| OS | Windows10 LTSB 64bit |
|---|---|
| CPU | Intel Core i5（2.7GHz） |
| Memory | 8GB |
| SSD | 500GB |
| LAN | 10Base-T / 100Base-TX / 1000Base-T x 2 |
| USB | 前面 x 2 / 背面 x 4 （USB2.0） 背面 x 2 （USB3.0） |
| Serial | ２ポート |
入出力信号
| 出力信号 | HD SDI | Video | BNC２系統 |
|---|---|---|---|
| Key | BNC１系統 | ||
| 出力フォーマット | 1080i | 59.94Hz | |
| 入力信号 | HD SDI | Video | BNC１系統 |
| リファレンス信号 | ３値Sync / BB | BNC１系統 | |
その他
| 外形寸法 | 100（H）× 310（W）× 360（D）mm |
|---|---|
| 重 量 | 約9.5kg |
| 付属品 | キーボード、マウス、電源ケーブル |
| 消費電力 | 250W（最大） |
製品の保証
製品の保証期間は、お買い上げより1年間です。
正常な使用状態において製造上の問題で故障が発生した場合には、無償で修理いたします。
